5 - एक्सिस गैन्ट्री सीएनसी मशीन एक सटीक प्रसंस्करण उपकरण है जो यांत्रिकी, इलेक्ट्रॉनिक्स और हाइड्रोलिक्स जैसे एज टेक्नोलॉजीज को काटने के लिए - को एकीकृत करता है। इसका उपयोग मुख्य रूप से मोल्ड मैन्युफैक्चरिंग, सीएएम प्रोसेसिंग, प्ररित करनेवाला निर्माण और जटिल घुमावदार सतहों के प्रसंस्करण में किया जाता है। यह व्यापक रूप से एयरोस्पेस, ऑटोमोबाइल विनिर्माण, यांत्रिक प्रसंस्करण और अन्य औद्योगिक क्षेत्रों में विभिन्न प्लेटों, बक्से, फ्रेम और अन्य भागों को जटिल संरचनाओं और चर आकृतियों के साथ संसाधित करने के लिए उपयोग किया जाता है, और दोनों मोटे प्रसंस्करण और ठीक प्रसंस्करण दोनों के लिए सक्षम हो सकता है। मशीन टूल क्षैतिज (y - अक्ष), वर्टिकल (z - एक्सिस) और वर्टिकल (एक्स-एक्सिस) में वर्कबेंच, और एक किस्म के प्रसंस्करण प्रक्रियाओं, को मिलिंग, बोरिंग, बोरिंग, बोरिंग, बोरिंग, बोरिंग, बोरिंग, बोरिंग, ड्रिलिंग, ड्रिलिंग की एक किस्म का समर्थन करता है।
विशेषता
1। गैन्ट्री फ्रेम डिज़ाइन मशीन टूल की स्थिरता और कठोरता सुनिश्चित करता है और समग्र प्रदर्शन में सुधार करता है।
2। यह विभिन्न सामग्रियों जैसे एल्यूमीनियम, कॉपर, पीवीसी, औद्योगिक प्रोफाइल आदि से बने जटिल भागों के प्रसंस्करण के लिए उपयुक्त है, और एक क्लैम्पिंग में मिलिंग, ड्रिलिंग और टैपिंग जैसी कई प्रक्रियाओं के स्वचालित प्रसंस्करण का एहसास कर सकता है।
3। एक अंतरराष्ट्रीय स्तर पर प्रसिद्ध इतालवी उच्च - अंत CNC सिस्टम से लैस, ऑपरेशन इंटरफ़ेस अनुकूल और उपयोग में आसान है।
4। अंतर्राष्ट्रीय उच्च - गुणवत्ता सर्वो मोटर्स, बॉल स्क्रू, रैखिक गाइड आदि जैसे प्रमुख घटकों का उपयोग यह सुनिश्चित करता है कि मशीन टूल में उच्च परिशुद्धता और उच्च स्थिरता है।
5। एक आयातित पांच - एक्सिस मिलिंग हेड से लैस, यह वर्कपीस की निचली सतह के किसी भी कोण के प्रसंस्करण का एहसास कर सकता है और प्रसंस्करण दक्षता में सुधार कर सकता है।
6। लंबे समय तक - टर्म ऑपरेशन में मशीन टूल की सटीकता और स्थिरता सुनिश्चित करने के लिए एक मात्रात्मक और समयबद्ध केंद्रीय केंद्रीकृत स्वचालित खिला स्नेहन प्रणाली को लागू करें।
मशीन उपकरण स्पिंडल
स्पिंडल एक HSKA63 उच्च - स्पीड इलेक्ट्रिक स्पिंडल को अपनाता है। स्पिंडल में एक पानी - कूल्ड आंतरिक शीतलन विधि होती है ताकि स्पिंडल के थर्मल विरूपण को कम किया जा सके और स्पिंडल परिशुद्धता की स्थिरता और मशीन टूल की मशीनिंग सटीकता में सुधार हो सके। मशीन टूल में स्पिंडल ओरिएंटेशन और कठोर टैपिंग के कार्य हैं। हेडस्टॉक भागों हेडस्टॉक आंदोलन की स्थिरता सुनिश्चित करने के लिए एक डबल नाइट्रोजन तरल संतुलन सिलेंडर तंत्र को अपनाता है।
पांच - एक्सिस लिंकेज डबल पेंडुलम मिलिंग हेड: ए/सी मैकेनिकल एक्सिस + इलेक्ट्रिक स्पिंडल, फोर्क - टाइप इंटीग्रेटेड स्ट्रक्चर, उच्च कठोरता विशेषताओं के साथ, ए/सी एक्सिस एक अद्वितीय एंटी - बैकलैश संरचना द्वारा संचालित होता है।

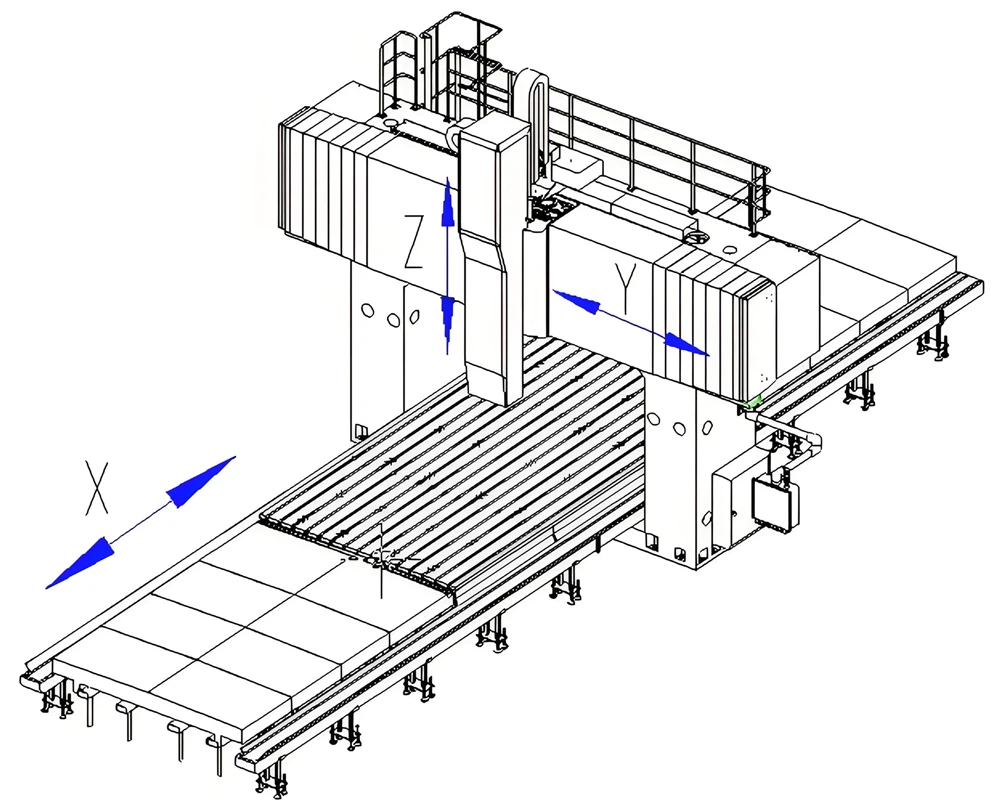

5-अक्ष मशीन गैन्ट्री सीएनसी मशीन पैरामीटर
|
विषय |
विनिर्देश |
इकाई |
GMMV-3018 |
|
यात्रा |
X/y/z अक्ष |
मिमी |
3000*1700*800 |
|
वर्कटेबल सतह पर नाक स्पिंडल |
मिमी |
90-890 |
|
|
गैन्ट्री चौड़ाई |
मिमी |
1700 |
|
|
गैन्ट्री पास करने योग्य ऊंचाई |
मिमी |
900 |
|
|
काम की मेज |
वर्कटेबल (एल*डब्ल्यू) |
मिमी |
2700*1400 |
|
वर्कटेबल मैक्स लोड |
t |
6 |
|
|
T - स्लॉट |
मिमी |
7-22*200 |
|
|
धुरा |
स्पिंडल, टेंपर होल (मॉडल/इंस्टॉलेशन आकार) |
मिमी |
HSKA63 |
|
स्पिंडल की गति |
आरपीएम |
18000 |
|
|
स्पिंडल डिलीवरी प्रकार |
बिजली की धुरी |
||
|
खिलाना |
फ़ीड दर (x/y/z) |
एम/मिनट |
2012/12/12 |
|
अधिकतम कटिंग फ़ीड दर |
मिमी/मिनट |
8000 |
|
|
एटीसी (वैकल्पिक)) |
उपकरण परिवर्तन विधि |
पर्वत की ओर |
|
|
उपकरण धारक विनिर्देश |
प्रकार |
HSKA63 |
|
|
उपकरण क्षमता |
औजार |
24 |
|
|
अधिकतम उपकरण व्यास |
मिमी |
Φ80 |
|
|
अधिकतम उपकरण व्यास (आसन्न उपकरण के बिना) |
मिमी |
Φ120 |
|
|
अधिकतम उपकरण लंबाई |
मिमी |
300 |
|
|
अधिकतम उपकरण भार |
कुंठ |
8 |
|
|
सबसे तेज़ उपकरण समय बदलें |
सेकंड |
4 |
|
|
मोटर |
स्पिंडल मोटर |
किलोवाट |
20-25 |
|
x/y/z अक्ष मोटर |
किलोवाट |
AIF40/3000/AIF22/3000/AIF22B/3000 |
|
|
पानी पंप मोटर काटना |
m/h-m |
4-60 |
|
|
सटीकता जीबी/टी 19362.2-2017 |
पोजिशनिंग |
मिमी |
0.025/0.02/0.016 |
|
repeatability |
मिमी |
0.016/0.014/0.008 |
|
|
बिजली की आवश्यकता |
बिजली की आवश्यकताएं |
केवीए |
45 |
|
वायु स्रोत आवश्यकताएँ |
किलोग्राम |
6^8 |
|
|
अन्य |
L*W*H |
मिमी |
6600*3980*3650 |
|
वज़न |
T |
24 |
