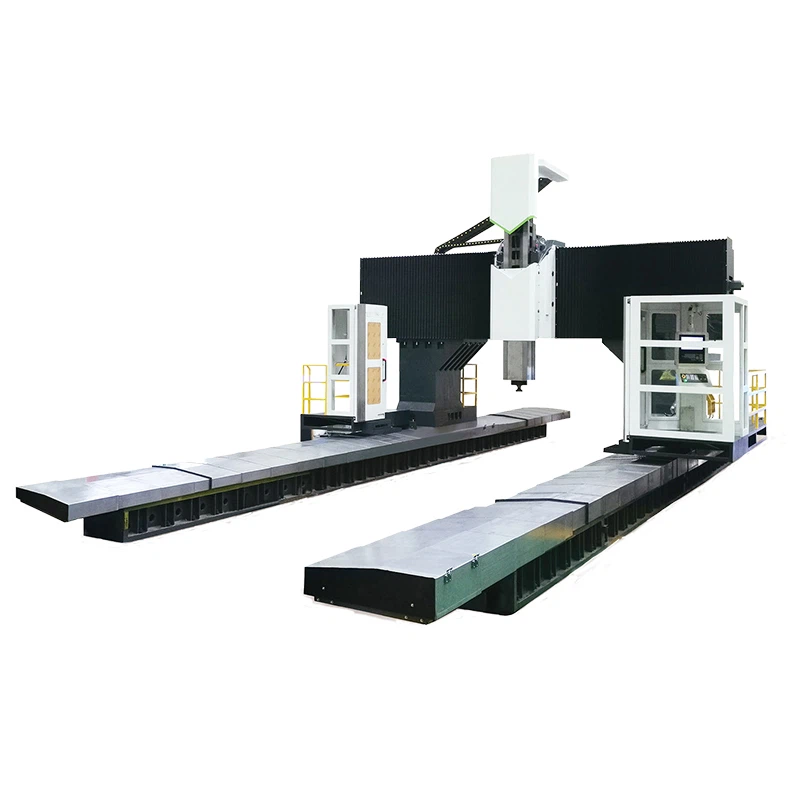

चलती स्तंभ गैन्ट्री मशीन सुविधाएँ
चलती कॉलम गैन्ट्री सीएनसी मशीन सटीक मशीनिंग के लिए विभिन्न उद्योगों में उपयोग की जाने वाली मशीनरी का एक बहुमुखी और उन्नत टुकड़ा है। इसमें एक चल -- स्टाइल स्ट्रक्चर एक जंगम कॉलम के साथ है, जो विनिर्माण प्रक्रिया के दौरान बढ़ी हुई पहुंच और लचीलेपन के लिए अनुमति देता है।
मॉड्यूलर डिज़ाइन: विशिष्ट उत्पादन आवश्यकताओं के आधार पर अपग्रेड और कस्टमाइज़ करना आसान है।
उन्नत नियंत्रण प्रणाली: सटीक आंदोलन और नियंत्रण के लिए नवीनतम सीएनसी तकनीक से लैस।
उपयोगकर्ता - फ्रेंडली इंटरफ़ेस: ऑपरेशन में आसानी के लिए डिज़ाइन किया गया, ऑपरेटरों के लिए सीखने की अवस्था को कम करना।
सुरक्षा सुविधाएँ: मशीन और ऑपरेटर दोनों की सुरक्षा के लिए कई सुरक्षा उपायों को शामिल करता है।
सीएनसी गैन्ट्री मशीन संरचना विशेषताओं
①। एंटी - बैकलैश ट्रांसमिशन संरचना के साथ दोहरी मोटर
उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबे समय तक सेवा जीवन।
②। गियर हस्तांतरण
उच्च परिशुद्धता, भारी भार, उच्च गति, कम शोर, लंबे समय तक सेवा जीवन।
③। वर्ग रैम और स्लाइडिंग सीट संरचना
आयाम: 500x500, भारी - ड्यूटी डिज़ाइन;
प्रत्यक्ष - संचालित डिजाइन;
बड़ा - आकार और भारी - ड्यूटी डिज़ाइन यह सुनिश्चित करता है कि रैम दृढ़ता से जुड़ा हुआ है;
शीर्ष पर तीन विस्तारित स्लाइडर्स और सबसे नीचे चार मानक स्लाइडर्स।
④। ऊर्ध्वाधर / क्षैतिज स्वचालित उपकरण पत्रिका
⑤। इटली बीएफ गियर बॉक्स
उच्च - प्रदर्शन की गति, कम शोर। यह मोटर की निरंतर शक्ति रेंज का विस्तार कर सकता है। इसे स्थापित करना आसान है। मशीन का उपयोग मोटर्स की कई श्रृंखलाओं के साथ संयोजन में किया जा सकता है। यह उच्च - ताकत तनाव और छोटे आकार के लिए अनुकूल हो सकता है।
⑥। विस्तारित कोण मिलिंग हेड
⑦। स्वत: हाइड्रोलिक कोण मिलिंग हेड
⑧। दो - वे स्पिंडल एंगल मिलिंग हेड
स्तंभ गैन्ट्री मशीनों को स्थानांतरित करने के लाभ
1। उच्च परिशुद्धता: अपने कठोर निर्माण और उन्नत नियंत्रण प्रणालियों के कारण मशीनिंग में बेहतर सटीकता प्रदान करता है।
2। लचीलापन: मूविंग कॉलम डिज़ाइन वर्कपीस तक आसान पहुंच की अनुमति देता है, जिससे बड़े और जटिल भागों की हैंडलिंग की सुविधा होती है।
3। दक्षता: सेटअप समय को कम करता है और इसकी त्वरित स्थिति क्षमताओं के साथ उत्पादन दरों को बढ़ाता है।
4। विश्वसनीयता: लंबे - शब्द स्थायित्व और न्यूनतम डाउनटाइम सुनिश्चित करने के लिए मजबूत घटकों के साथ बनाया गया।
अनुप्रयोग
इस प्रकार की सीएनसी मशीन का उपयोग व्यापक रूप से मोटर वाहन, एयरोस्पेस और भारी मशीनरी जैसे उद्योगों के लिए जटिल भागों के उत्पादन में किया जाता है। यह विशेष रूप से मिलिंग, ड्रिलिंग और बड़े - स्केल घटकों पर संचालन के लिए अनुकूल है।
स्तंभ श्रृंखला के पैरामीटर चलते हुए
|
नमूना |
जीएमएमडी -16042 |
||
|
विषय |
विशेष विवरण |
इकाइयों |
|
|
यात्रा |
X - अक्ष |
मिमी |
16000 |
|
Y - अक्ष |
मिमी |
4200 |
|
|
Z - अक्ष |
मिमी |
1500 |
|
|
वर्कटेबल के लिए स्पिंडल नाक |
मिमी |
350-1850 |
|
|
तीन - एक्सिस गाइडवे |
X/y भारी लोड रोलर रैखिक गाइडवे z - एक्सिस स्क्वायर - टाइप रैम |
||
|
दरवाजे की चौड़ाई |
4200 |
||
|
राम का प्रकार |
वर्ग - टाइप रैम (500 * 500) |
||
|
काम की मेज |
वर्कटेबल आकार (एल*डब्ल्यू) |
मिमी |
16000*3500 |
|
अधिकतम तालिका भार |
t |
50 |
|
|
T - स्लॉट |
मिमी |
36*200 |
|
|
धुरा |
स्पिंडल प्रकार |
प्रकार |
BBT-50 |
|
स्पिंडल आरपीएम |
आरपीएम |
6000 |
|
|
स्पिंडल ड्राइव प्रकार |
मंडल |
||
|
फीड दर |
रैपिड ट्रैवर्स (x/y/z) |
एम/मिनट |
6/8/8 |
|
फीडरेट काटना (x/y/z) |
एम/मिनट |
6 |
|
|
उपकरण परिवर्तक |
एटीसी |
24 (विकल्प: 40/60) |
|
|
मोटर |
स्पिंडल मोटर |
किलोवाट |
17-42 |
|
तीन - एक्सिस सर्वो मोटर |
किलोवाट |
5.2/5.2/5.2 |
|
|
शुद्धता |
शुद्धता |
मिमी |
0.08/0.035/0.02 |
|
repeatability |
मिमी |
0.065/0.025/0.015 |
|
|
शक्ति की आवश्यकता |
बिजली की आवश्यकता |
केवीए |
60 |
|
हवाई दबाव की आवश्यकता |
किलोग्राम |
6^8 |
|
|
अन्य |
बाहरी आयाम (l*w*h) |
मिमी |
20000x5860x5800 |
|
कुल वजन |
t |
145 |
|
