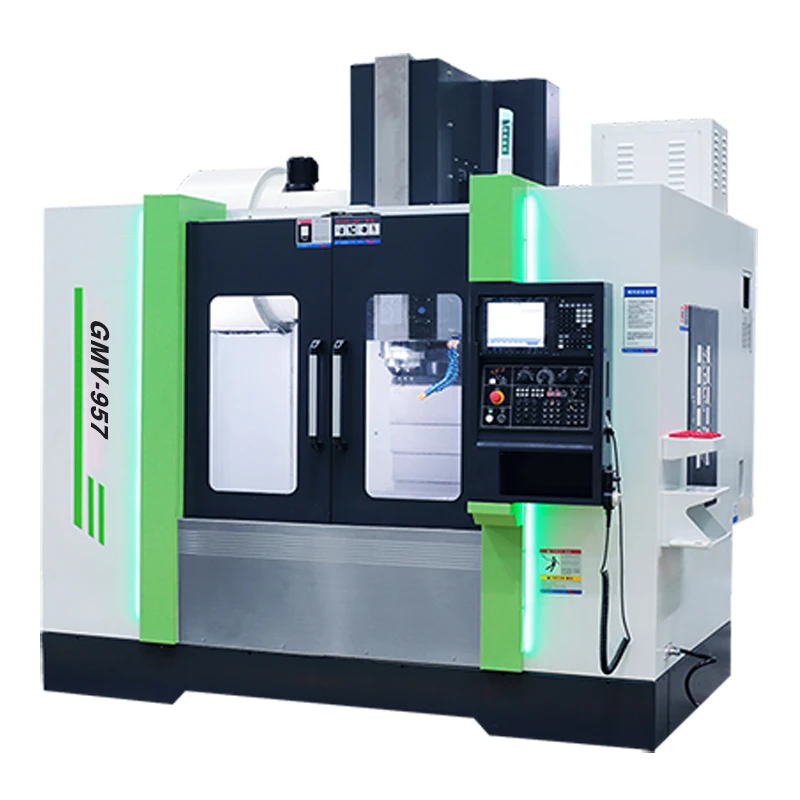

ग्रेट मैगटेक (ज़ियामेन) इलेक्ट्रिक कंपनी लिमिटेड चीन में सीएनसी वर्टिकल मिलिंग सेंटर जीएमवी-957 के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। हम हमारे कारखाने से उच्च गुणवत्ता वाले सीएनसी वर्टिकल मिलिंग सेंटर जीएमवी-957 खरीदने के लिए आपका हार्दिक स्वागत करते हैं। अधिक जानकारी के लिए हमसे संपर्क करें।
विशेषता
सीएनसी मिलिंग मशीन एक बहुक्रियाशील मशीनिंग उपकरण है जो विभिन्न तलीय खांचे, दांतेदार भागों और घूमने वाले पिंडों की सतह, आंतरिक छिद्रों को संसाधित कर सकती है और काटने का कार्य कर सकती है। मिलिंग प्रक्रिया के दौरान, वर्कपीस को आमतौर पर एक कार्यक्षेत्र या एक विशेष इंडेक्सिंग डिवाइस पर तय किया जाता है। मिलिंग कटर का घूमना मुख्य काटने की क्रिया के रूप में कार्य करता है, जबकि कार्यक्षेत्र या मिलिंग हेड की गति आवश्यक मशीनिंग सतह बनाने के लिए आवश्यक फ़ीड प्रदान करती है। मिलिंग मशीन की विशेषता यह है कि इसमें मल्टी-ब्लेड इंटरमिटेंट कटिंग का उपयोग किया जाता है, जिससे इसकी उत्पादन क्षमता अधिक हो जाती है। संक्षेप में, मिलिंग मशीन एक मशीन उपकरण है जो मिलिंग, ड्रिलिंग, बोरिंग और अन्य प्रसंस्करण कर सकती है। इसका व्यापक रूप से हार्डवेयर सहायक उपकरण, यांत्रिक भागों के निर्माण, मोल्ड उत्पादन और स्वचालित मैनिपुलेटर्स जैसे कई उद्योगों में उपयोग किया जाता है।
मशीन काटने का प्रदर्शन
सतह मिलिंग | स्टील 45# | छेद ड्रिल हो रहा है | स्टील 45# | दोहन | स्टील 45# |
काटने की गहराई |
| कटर का व्यास |
| दोहन |
|
कटर | Ø125मिमी*5टी | कटर | Ø60मिमी*2टी | कटर | M24*3P |
स्पिंडल गति | 1000 rpm | स्पिंडल गति | 1200आरपीएम | स्पिंडल गति | 150आरपीएम |
खिलाना | F600 | खिलाना | F100 | खिलाना | F450 |
चौड़ाई | 56 मिमी | चौड़ाई | 60 मिमी | चौड़ाई | 40 मिमी |
सीएनसी मशीनिंग उपकरण वीएमसी संरचनात्मक विशेषताएं
1. यह सीएनसी मशीन कंप्यूटर समर्थित डिजाइन और विनिर्माण (सीएडी/सीएएम) के माध्यम से अनुकूलित और डिजाइन की गई है। यह एक विस्तृत बिस्तर और स्तंभ संरचना को अपनाता है, उच्च गुणवत्ता वाली मीहानाइट राल रेत तकनीक का उपयोग करके सटीक रूप से ढाला जाता है, और उत्कृष्ट सदमे अवशोषण प्रदर्शन और समग्र कठोरता के साथ कई कृत्रिम उम्र बढ़ने के उपचार से गुजरा है।
2. BBT40 विनिर्देश में 150 मिमी का बाहरी व्यास, उच्च कठोरता और 10000rpm के साथ एक छोटी नाक स्पिंडल है, जो 5 बीयरिंगों से सुसज्जित है, मानक के रूप में एक स्पिंडल कूलेंट नोजल है, और HSK-63 मॉडल का एक इलेक्ट्रिक स्पिंडल आवश्यकतानुसार चुना जा सकता है।
3. फ़ीड सटीकता और मजबूत भार वहन क्षमता सुनिश्चित करने के लिए बड़े {{1}लीड प्रिसिजन बॉल स्क्रू और प्रिसिजन बेवल बॉल बेयरिंग प्रीलोड डिवाइस से लैस।
4. पैनल पर टरसाइट{2}बी घिसाव प्रतिरोधी प्लेटों के साथ संपर्क प्रकार आयताकार गाइड घर्षण जोड़ी, बारीक स्क्रैपिंग के बाद उत्कृष्ट घिसाव प्रतिरोध रखती है।
5. मशीन टूल एक ऑप्टिकल स्केल से सुसज्जित है। ग्राहक मशीन की स्थिति सटीकता सुनिश्चित करने के लिए ±5 माइक्रोन की सटीकता के साथ हेडेनहैन या फागोर ब्रांड ऑप्टिकल स्केल चुन सकते हैं।
6. जापानी टीएचके या जर्मन रेक्सरोथ ब्रांडों के रैखिक गाइड का उपयोग किया जाता है, और इन गाइडों की चौड़ाई 45 मिमी तक पहुंच सकती है।
7. कॉलम डबल-लेयर आर्म संरचना, बेहतर कठोरता।
8. मशीन उपकरण मानक के रूप में वायु संतुलन प्रणाली से सुसज्जित है, जो प्रसंस्करण प्रक्रिया की स्थिरता में सुधार करने में मदद करता है।
पैरामीटर
| नमूना | जीएमवी-957 | ||
| विषय | विशेष विवरण | इकाइयों | |
| यात्रा | एक्स/वाई/ज़ैक्सिस | मिमी | 900/570/680 |
वर्कटेबल तक स्पिंडल नाक | मिमी | 120-800 | |
स्पिंडल केंद्र से स्तंभ तक | मिमी | 610 | |
तीन-एक्सिस गाइडवे | / | रोलर लीनियर गाइडवे | |
| काम की मेज | कार्य तालिका का आकार (L*W) | मिमी | 1020x570 |
अधिकतम टेबल लोड | किग्रा | 1000 | |
टी-स्लॉट | मिमी | 5-18x90 | |
| धुरा | धुरी शंकु | प्रकार | बीबीटी-40 |
स्पिंडल गति | आरपीएम | 10000 | |
स्पिंडल ड्राइव प्रकार | / | बेल्ट | |
| फीड दर | रैपिड ट्रैवर्स(एक्स/वाई/जेड) | मी/मिनट | 30/30/30 |
फीडरेट काटना (एक्स/वाई/जेड) | मी/मिनट | 10 | |
| उपकरण परिवर्तक | स्वचालित उपकरण परिवर्तक | / | एआरएम प्रकार |
टूल शैंक का प्रकार | प्रकार | बीटी-40 | |
उपकरण भंडारण क्षमता | टुकड़ा | 24 | |
अधिकतम. उपकरण व्यास (आसन्न) | मिमी | 80 | |
अधिकतम. उपकरण व्यास (खाली) | मिमी | 120 | |
अधिकतम. उपकरण की लंबाई | मिमी | 300 | |
अधिकतम. उपकरण वजन | किग्रा | 7 | |
उपकरण बदलने का समय | सेकंड | 1.4 | |
| मोटर | धुरी मोटर | किलोवाट | 7.5/11 |
तीन-एक्सिस सिक्सो मोटर | किलोवाट | 2.0/2.0/3.0 | |
| बिजली की आवश्यकता | बिजली की आवश्यकता | केवीए | 20 |
वायुदाब की आवश्यकता | किग्रा/सेमी² | 6^8 | |
| अन्य | बाहरी आयाम (एल*डब्ल्यू*एच) | मिमी | 2640x2354x2575 |
कुल वजन | t | 6.8 | |
मानक सहायक उपकरण
सुरक्षा द्वार | कठोर दोहन | डुअल एलईडी वर्क लाइट | स्पिंडल नाक एयर ब्लो |
स्वचालित स्नेहन प्रणाली | इलेक्ट्रिक कैबिनेट के लिए हीट एक्सचेंज | एलईडी 3 रंग चेतावनी लाइट | लेवलिंग बोल्ट और पैड |
पूरी तरह से संलग्न गार्ड | स्पिंडल कूलेंट नोजल | कूलेंट टैंक और चिप ट्रे | M30 स्वतः बंद |
एअर गन | शीतलक बंदूक | टूल बॉक्स | रखरखाव और परिचालन मैनुअल |
विकल्प
ऑप्टिकल रैखिक स्केल | शीतलक बंदूक | तेल धुंध संग्राहक | 12000आरपीएम डीडीएस स्पिंडल |
सीटीएस | टूल ब्रेकेज सिस्टम | तेल स्किमर | 15000आरपीएम डीडीएस स्पिंडल |
वर्कपीस और टूल जांच | चिप कन्वेयर सिस्टम | रोटरी टेबल | एचएसके-63-18000 बिल्ट-इन मोटो |
